Znakowarka Laserowa TRUMARK 3000

Max wielkość przedmiotu obrabianego 680 mm x 500 mm x 700 mm
Max wielkość pola na napisy 290 mm x 290 mm
przesuwy w osiach X/Y/Z 300/300/500 mm
Max ciężar przedmiotu obrabianego 50 kg

Tech specs

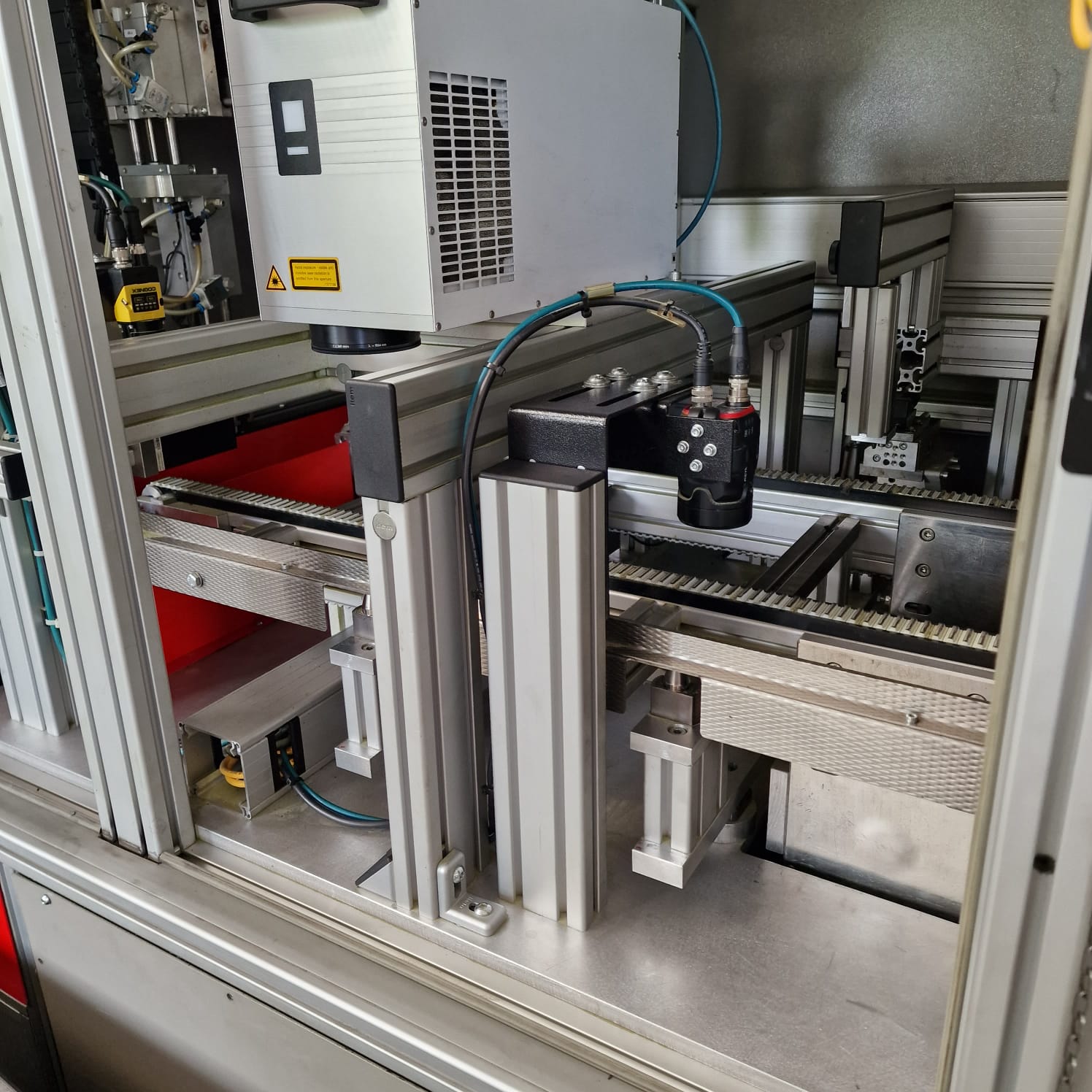

Znakowarka laserowa Trumpf TruMark Station 3000 została wyprodukowana w 2016 roku przez renomowaną firmę Trumpf. Maszyna pozwala na bardzo szybkie i dokładne znakowanie przedmiotów, dzięki wysokiej częstotliwości impulsu lasera, wynoszącej aż do 1000 kHz. TruMark Station 5000 charakteryzuje się wysoką prędkością przesuwu osi X, Y wynoszącą 300 mm oraz osi Z wynoszącej 500 mm, która znacznie skraca przerwę pomiędzy dwoma cyklami znakowania. Stacja obrabia przedmioty o wymiarach (szer. x wys. x gł.): 680 mm x 500 mm x 700 mm i maksymalnej wadze 50 kg (bez osi X/Y) lub 25 kg (z osią X/Y). Znakowarka umożliwia tworzenie napisów o maksymalnej wielkości pola 290 mm x 290 mm, przy ogniskowej 420 mm. Dane techniczne laserowego systemu znakującego TruMark Station 5000:

  • maksymalne wymiary przedmiotu obrabianego (szer. x wys. x gł.): 680 mm x 500 mm x 700 mm
  • maksymalna wielkość pola na napisy: 290 mm x 290 mm przy ogniskowej 420 mm
  • maksymalna masa przedmiotu obrabianego (bez osi X/Y): 50 kg
  • maksymalna masa przedmiotu obrabianego (z osią X/Y): 25 kg

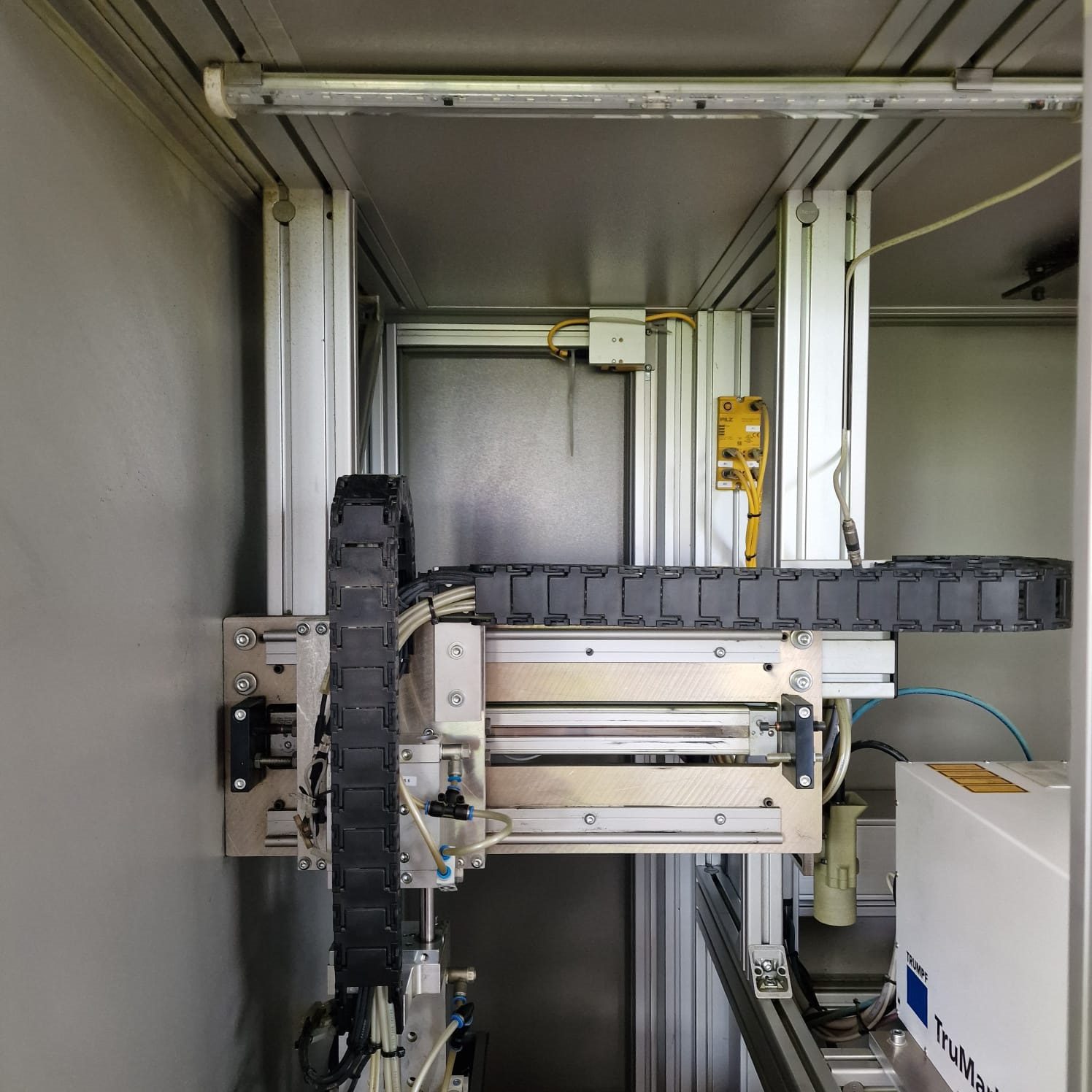

  • przesuwy w osiach X/Y/Z: 300/300/500 mm
  • prędkość przesuwu w osiach X/Y/Z: 6/6/1,5 m/min
  • jakość wiązki lasera (M²): 2
  • długość fali lasera: 1062 ±3 nm
  • medium laserowe: Yb: światłowód
  • regulowany czas trwania impulsu: 9 ns – 200 ns … impuls ciągły
  • częstotliwość pulsacji: cw, cwm,1 kHz – 1000 kHz
  • minimalna średnica ogniskowej: 41 μm przy ogniskowej 100 mm
  • maksymalne wewnętrzne sterowanie położeniem ogniska: ± 60 mm przy ogniskowej 420 mm
  • dokładność kalibracji skanera: ± 50 μm
  • stopień ochrony: IP54
  • przyłącze elektryczne (napięcie): 115/230 V
  • przyłącze elektryczne (częstotliwość): 50/60 Hz
  • przyłącze elektryczne (natężenie): 10/13/15/16/20 A
  • maksymalny pobór mocy: 2,55 kW
  • przyłącze elektryczne (napięcie): 85 V – 264 V
  • przyłącze elektryczne (częstotliwość): 47 Hz – 63 Hz
  • pobór mocy przy mocy znamionowej: 0,3 kW
  • maksymalny pobór mocy: 0,6 kW
  • temperatura otoczenia: 15 °C – 40 °C
  • wilgotność względna: maks. 90 % przy 15-25°C
  • wymiary głowicy obrabiającej (szer. x wys. x gł.): 414 mm x 131 mm x 147 mm
  • wymiary urządzenia zasilającego (szer. x wys. x gł.): 445 mm x 550 mm x 420 mm
  • wymiary stacji roboczej (szer. x wys. x gł.) maszyny Station 5000: 860 mm x 2000 mm x 1310 mm
  • masa głowicy obrabiającej: 8 kg
  • masa urządzenia zasilającego: 47 kg
  • masa stacji roboczej bez wbudowanego lasera: 410 kg

Link do filmu: https://youtu.be/d9BYZ4qkkJU
