| Max Werkstückgröße | 680 mm x 500 mm x 700 mm |
| Max Textfeldgröße | 290 mm x 290 mm |
| Arbeitsbereich in Achsen X/Y/Z | 300/300/500 mm |
| Max Werkstückgewicht | 50 kg |
Technische Daten

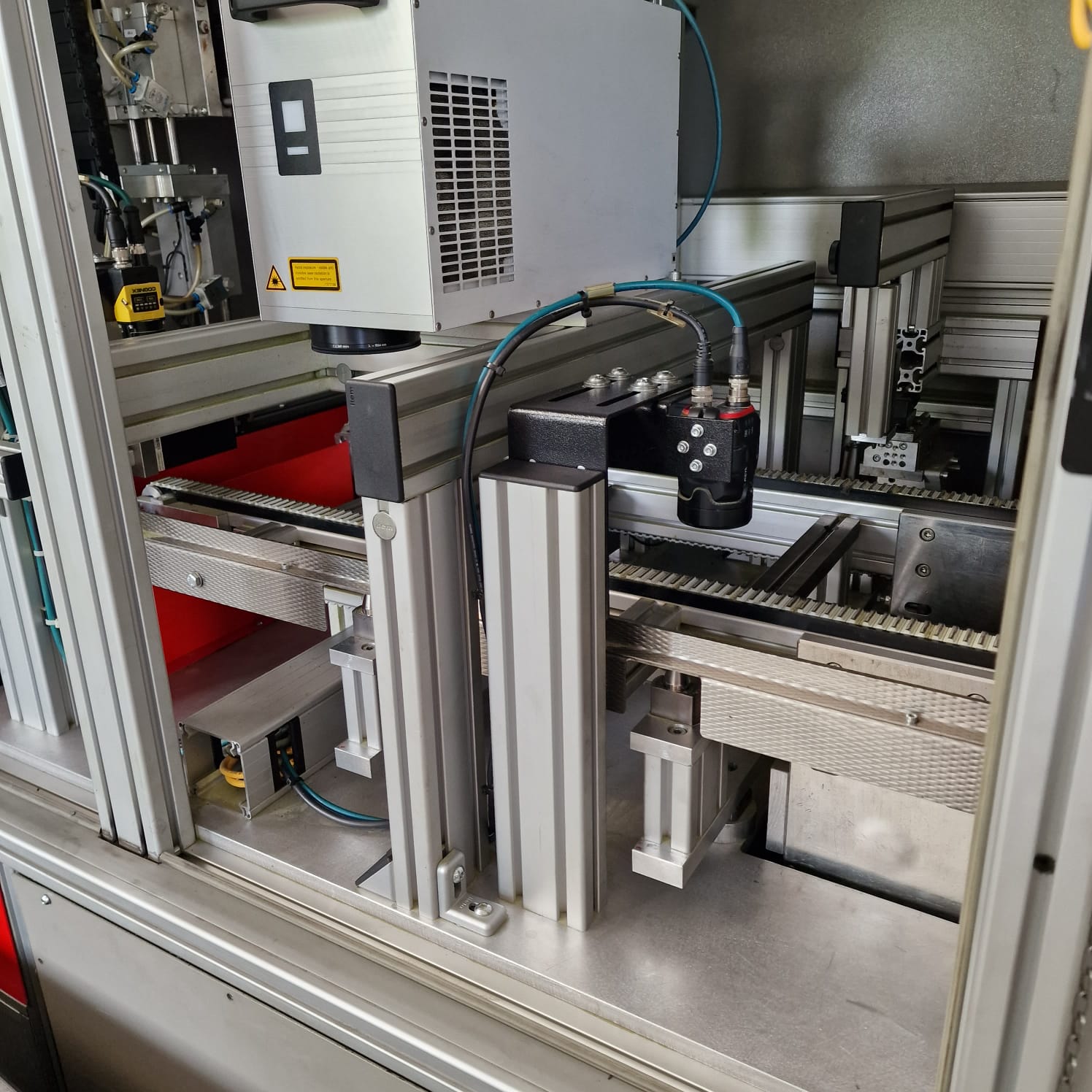

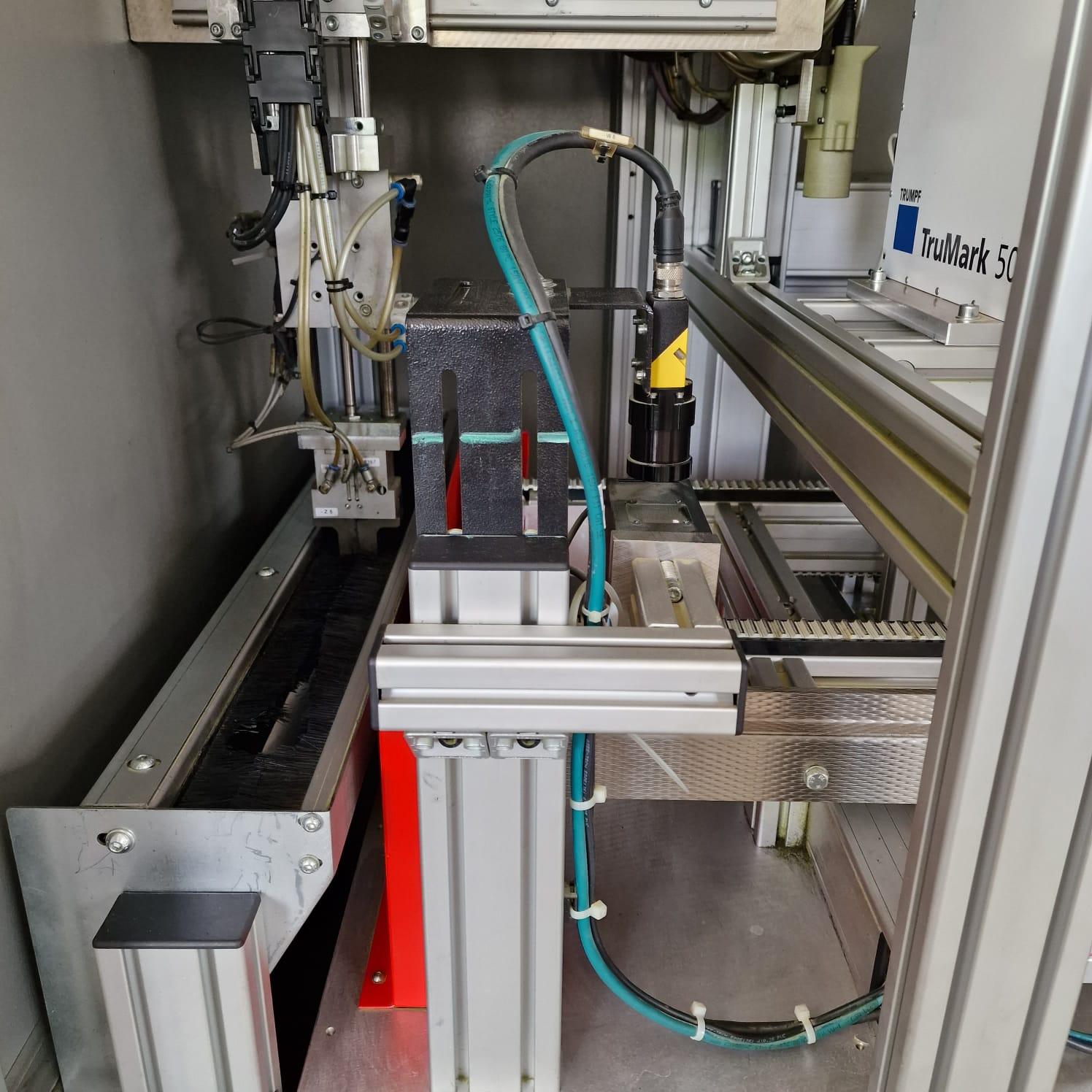

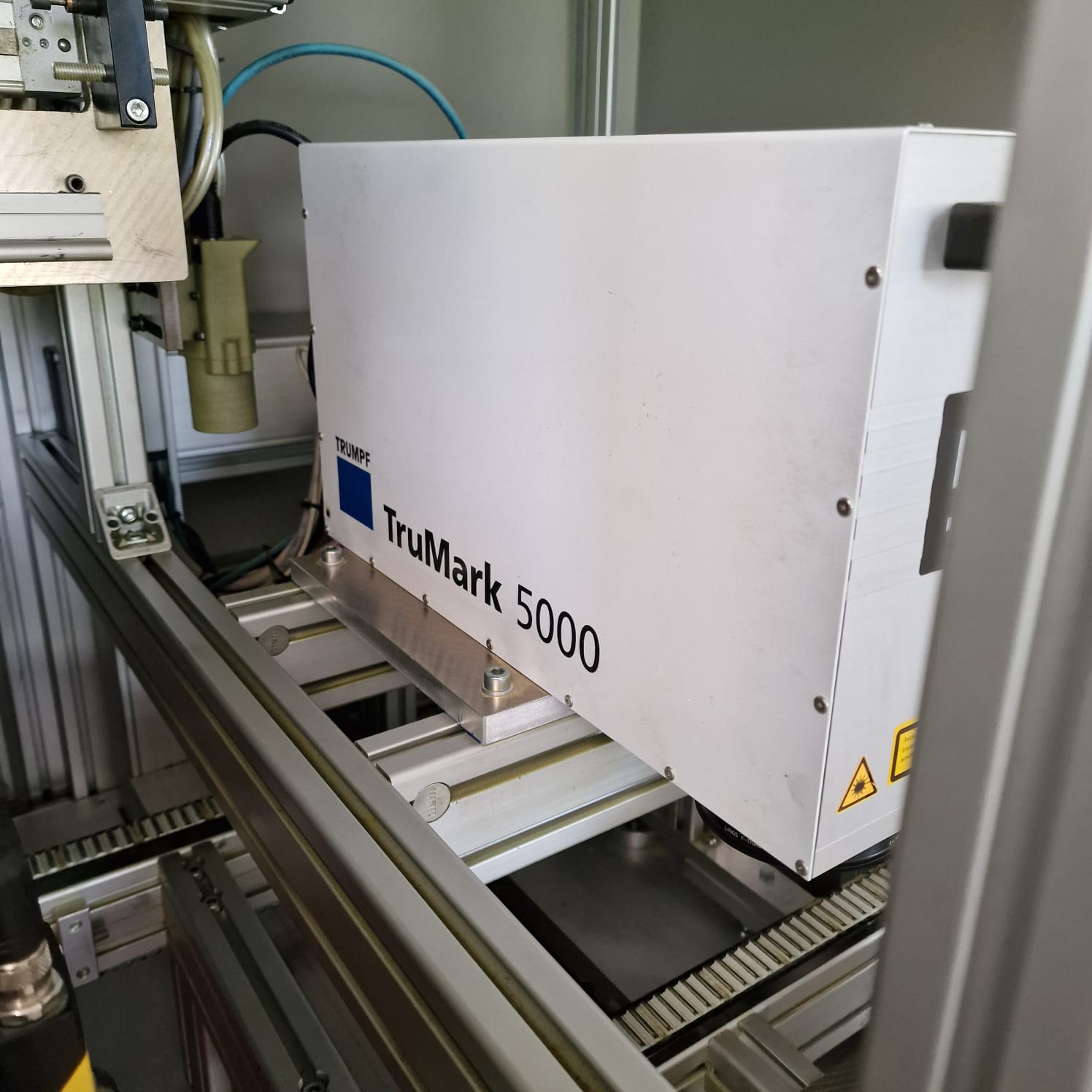

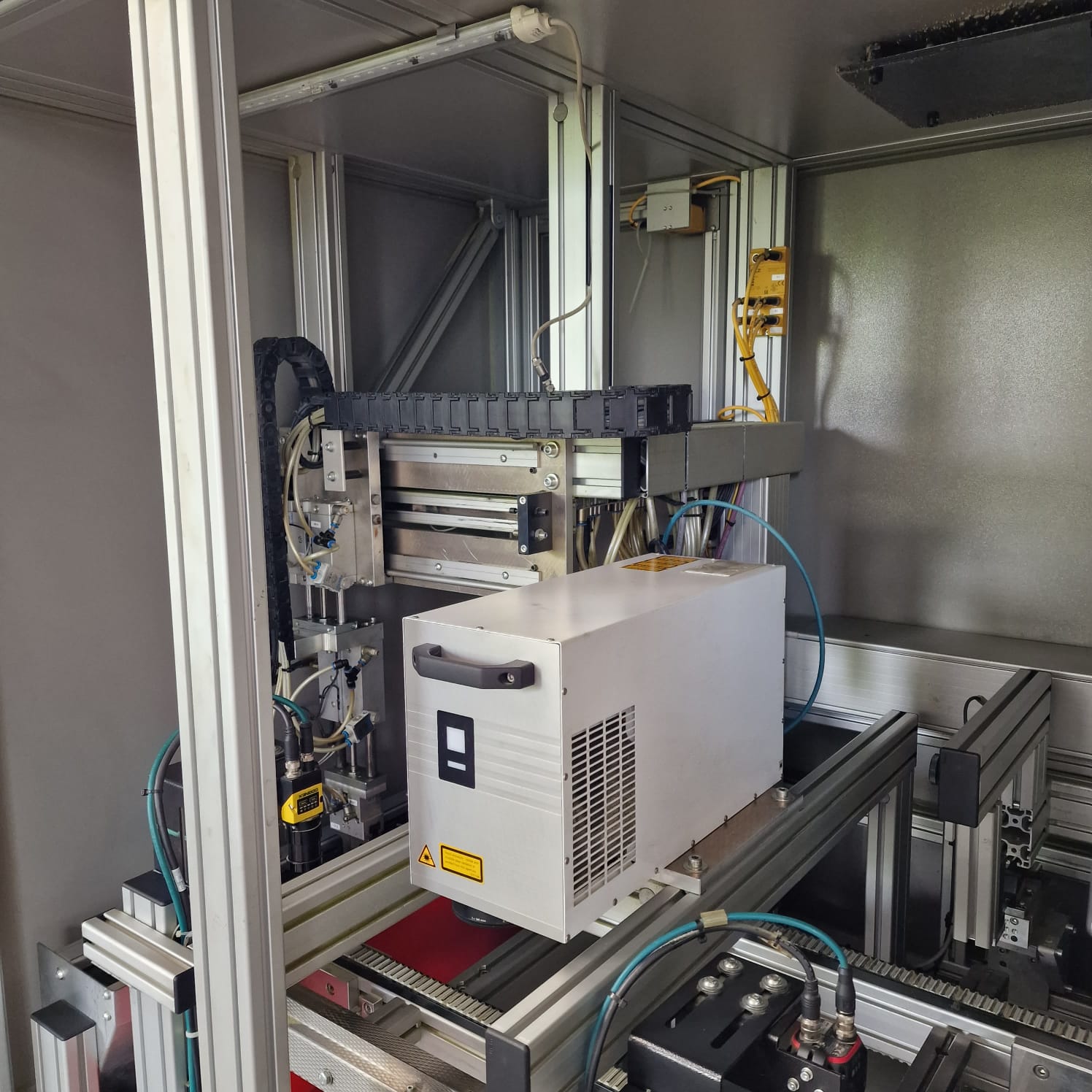

Die Lasermarkiermaschine Trumpf TruMark Station 3000 wurde 2016 von der renommierten Firma Trumpf hergestellt. Dank der hohen Frequenz des Laserimpulses von bis zu 1000 kHz ermöglicht die Maschine eine sehr schnelle und genaue Markierung von Objekten. Die TruMark Station 5000 verfügt über eine hohe Verfahrgeschwindigkeit von 300 mm in der X-, Y-Achse und 500 mm in der Z-Achse, was die Pause zwischen zwei Markierzyklen deutlich verkürzt. Die Station bearbeitet Werkstücke mit den Abmessungen (B x H x T): 680 mm x 500 mm x 700 mm und einem maximalen Gewicht von 50 kg (ohne X/Y-Achse) bzw. 25 kg (mit X/Y-Achse). Mit dem Marker können Sie Beschriftungen mit einer maximalen Feldgröße von 290 mm x 290 mm und einer Brennweite von 420 mm erstellen. Technische Daten des TruMark Station 5000 Lasermarkierungssystems:
maximale Abmessungen des Werkstücks (B x H x T): 680 mm x 500 mm x 700 mm
Maximale Feldgröße für Beschriftungen: 290 mm x 290 mm bei einer Brennweite von 420 mm
maximales Werkstückgewicht (ohne X/Y-Achse): 50 kg
maximales Werkstückgewicht (mit X/Y-Achse): 25 kg

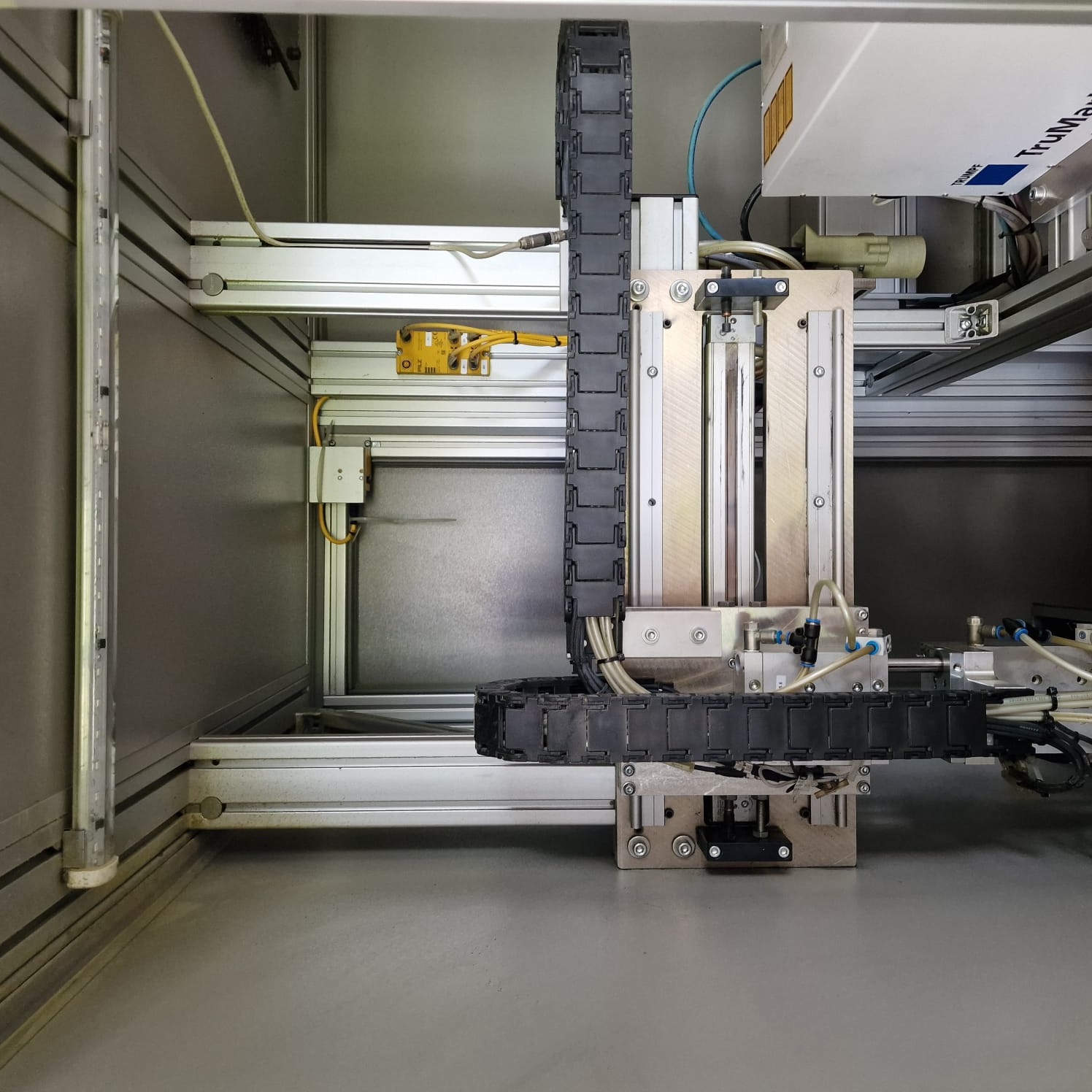

Verfahrwege in den X/Y/Z-Achsen: 300/300/500 mm
Verfahrgeschwindigkeit in den X/Y/Z-Achsen: 6/6/1,5 m/min
Laserstrahlqualität (M²): 2
Laserwellenlänge: 1062 ±3 nm
Lasermedium: Yb: optische Faser
einstellbare Pulsdauer: 9 ns – 200 ns … Dauerpuls
Pulsfrequenz: cw, cwm, 1kHz – 1000kHz
minimaler Fokusdurchmesser: 41 μm bei 100 mm Brennweite
maximale interne Fokussteuerung: ± 60 mm bei 420 mm Brennweite
Genauigkeit der Scannerkalibrierung: ± 50 μm
Schutzart: IP54
elektrischer Anschluss (Spannung): 115/230 V
elektrischer Anschluss (Frequenz): 50/60 Hz
elektrischer Anschluss (Strom): 10/13/15/16/20 A
maximale Leistungsaufnahme: 2,55 kW
elektrischer Anschluss (Spannung): 85 V – 264 V
elektrischer Anschluss (Frequenz): 47 Hz – 63 Hz
Stromverbrauch bei Nennleistung: 0,3 kW
maximale Leistungsaufnahme: 0,6 kW
Umgebungstemperatur: 15 °C – 40 °C
relative Luftfeuchtigkeit: max. 90 % bei 15-25 °C
Abmessungen des Bearbeitungskopfes (Breite x Höhe x Tiefe): 414 mm x 131 mm x 147 mm
Abmessungen des Netzteils (Breite x Höhe x Tiefe): 445 mm x 550 mm x 420 mm
Arbeitsplatzabmessungen (B x H x T) der Station 5000: 860 mm x 2000 mm x 1310 mm
Gewicht des Bearbeitungskopfes: 8 kg
Gewicht des Netzteils: 47 kg
Gewicht der Arbeitsstation ohne eingebauten Laser: 410 kg
